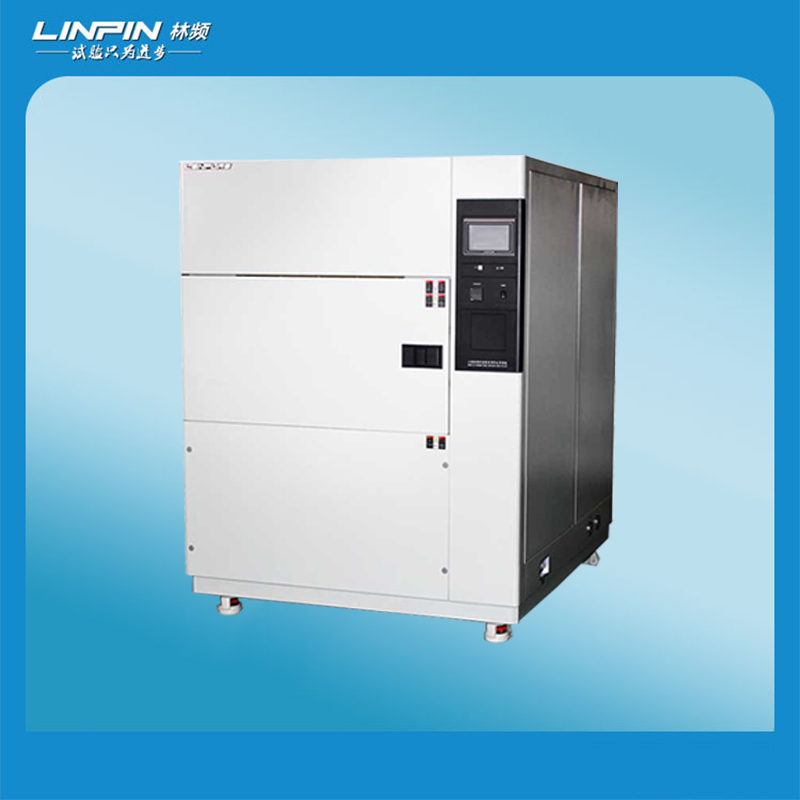

三箱式冷熱沖擊試驗箱適用于金屬、塑膠、橡膠、電子等材料行業的重要檢測設備。用于測試材料結構或復合材料在瞬間承受超高溫和極低溫連續環境的程度?？稍诙虝r(shí)間內檢測出樣品熱脹冷縮引起的化學變化或物理?yè)p傷。



　　該機器有三個內置的預冷區、預熱區和測試區。三個區域是獨立的，在不移動測試產品的情況下，三個盒子可以通過風門進行切換。當影響正常溫度時，環境溫度通過鼓風機引入試驗空間，將試驗空間的熱量或冷量排出，同時關閉高低溫箱擋板。當受到低溫沖擊時，高溫箱和常溫箱的風門關閉，低溫箱與試驗箱連接，瞬間將預先儲存的冷能導入試驗箱。當遇到高溫時，低溫箱和常溫箱的風門關閉，高溫箱與試驗箱連接，瞬間將預先儲存的熱量引入試驗箱，這樣就達到了溫度快速變化的目的。

　　三箱式冷熱沖擊試驗箱的三個箱體是如何工作的？



　　預熱區：中央控制器檢測來自感溫元件的實時信號，并與設定的溫度信號進行比較，得到一個比較信號。儀表的PID邏輯電路輸出信號，控制固態繼電器的通斷時間比來調節加熱。可調節裝置的輸出功率，達到自動控溫的目的。



　　預冷區：箱內溫度由風道內的加熱器、蒸發器、風機的運行狀態決定。膨脹閥節流出來的制冷劑進入手術室中的蒸發器，在手術室中吸收熱量而汽化，降低手術室中的溫度。蒸發后的介質由壓縮機吸入，壓縮成高溫高壓氣體。進入冷凝器，冷凝成液體。經過篩選過程和膨脹閥節流后，重新進入操作室內的蒸發器吸收熱量和氣體，再被吸入壓縮機進行壓縮。這種往復式操作可將操作室溫度降低到設定的溫度要求。



　　試驗區：三箱式冷熱沖擊試驗箱的自動控制高低溫空氣閥，在低溫區或高溫區之間切換，分別與高溫箱或低溫箱組成閉路空氣循環系統，迅速達到試驗?zāi)繕?biāo)溫度。試驗箱內的溫度狀態是由風道內的加熱器、蒸發器、風機的運行狀態決定的。試驗箱操作室采用強制軸流“分散式”循環風操作，可大大提高設備運行的波動性、均勻性等參數。
